Koppeling met zonnepanelen (omvormers)

Integratie van omvormers via Modbus TCP

U kan uw DOBISS NXT server koppelen met omvormers van volgende merken:

  • SMA
  • SolarEdge
  • Sungrow
  • Huawei (indien voorzien van SDongle)

Belangrijke voorwaarden:
1) De omvormer moet verbonden zijn met hetzelfde netwerk als de NXT server
2) Modbus TCP moet geactiveerd zijn op de omvormer (hoe dat moet, hangt af van het type omvormer; hieronder een voorbeeld voor SMA).

Als aan deze voorwaarden voldaan is, hoeft u enkel in de 'Energie' configuratie het IP adres en de Modbus TCP poort (standaard: 502) in te vullen en DOBISS zal de data beginnen uitlezen.

Modbus TCP activeren

SMA
  1. Log in op uw SMA omvormer
  2. Ga naar de apparaatparameters van uw SMA omvormer en open daar het item 'Externe communicatie'
  3. Zoek dan naar de titel 'Modbus' en kies voor 'Ingeschakeld' bij TCP server.
  4. De poort staat standaard op 502; dit mag u zo laten.
SolarEdge

Via de 'Technische Support Chat' op de website van SolarEdge kan u aanvragen om Modbus TCP te activeren.

  1. Ga naar de configuratie webpagina van uw SolarEdge omvormer (https://www.solaredge.com/us/products/installer-tools/setapp).
  2. Selecteer Site Communication > Modbus TCP > Enable. A new Port menu is added to the screen (the default port is 1502)
  3. To modify the TCP port, select Port, set the port number and tap Done.
Sungrow

Modbus TCP is automatisch geactiveerd bij Sungrow. Het is wel mogelijk dat u een extra communicatiemodule nodig hebt om de Sungrow omvormer op het netwerk te verbinden.

De poort staat standaard op 502 ingesteld.

Huawei

Zie bijlage.

Integratie van omvormers zonder Modbus TCP

Bepaalde merken hebben enkel een cloud API of oudere omvormers hebben gewoon geen netwerkaansluiting. Hiervoor zijn er ook enkele eenvoudige en universele oplossingen:

Dobiss kWh meter

Deze DIN-rail module wordt gekoppeld met de omvormer en via 2 draadjes verbonden met de S0 puls-ingang van de Dobiss energie-interface. Bij het type omvormer kies je Dobiss (interface) en je geeft ook hetzelfde IP adres in als de Dobiss energiemeter. Deze is verkrijgbaar voor 1-fase (DO0055) en 3-fase (DO0056).

Enkel in combinatie met de Dobiss energie-interface (DO0050).

Eastron (SDM630-TCP) kWh meter (DO0054)

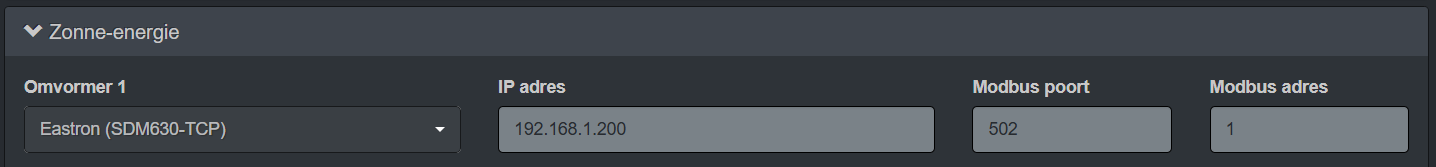

Deze DIN-rail module wordt gekoppeld met de omvormer volgens de meegeleverde handleiding en wordt verbonden met het lokale netwerk. Standaard is het ip-adres 192.168.1.200, als het ip-adres moet gewijzigd worden dan doet u dit volgens de procedure beschreven in de meegeleverde handleiding. Deze meter kan zowel 1-fasig als 3-fasig aangesloten worden. Standaard is de Modbus poort 502 en het Modbus adres 1.

Homewizard kWh meter

Een 3e mogelijkheid is om de Homewizard kWh meter (ook DIN-rail module) hiervoor te gebruiken. Deze is minder stabiel aangezien hij op WIFI werkt. In Dobiss kies je Homewizard (interface) als omvormer en je vult zijn IP adres in. Deze is NIET via Dobiss te verkrijgen, maar bestaat ook voor 1-fase en 3-fase.
